永磁直驱

大吊扇

永磁直驱

大吊扇又称:工业大吊扇、工业风扇、HVLS扇。
1、HVLS扇具有低转速、大风量、辐射范围超大、扇叶最大直径达7.3M、覆盖面积约等于50个0.75M小风扇的覆盖面积、最大风量13100m³/MIN、覆盖面积1500㎡、功率仅1.5KW
2、人员降温:HVLS扇产生的自然微风吹拂在人体上、促进汗液蒸发带走人体热量、使人体降温带来舒适凉爽感受
3、自然通风:HVLS扇超大的辐射范围有效增强空间内气流的有序运动、促进整个空间空气混合、配合负压风机达到更好的自然通风降温效果
4、除湿除潮:目前仓库主要采用托盘承载、纸箱包装等方式、当空气湿度较大时容易引起纸箱变质变软、托盘栈板受潮变形、地面湿滑等问题、采用HVLS扇可以使问题迎刃而解。
5、安装条件:H型钢、工字钢、钢混方梁、球柱型等结构均可、建筑高度要求大于4.5M、扇叶距离障碍物安全距离最小不小于0.2M。
6、应用场合:广泛运用于工业厂房、物流仓储、候车室、展览馆、体育馆、商超等高大空间场所。

全国客服

159-9583-7773

联系了解更多
规格参数

XWY-HVLS-36WSⅡ

XWY-HVLS-49WSⅡ

XWY-HVLS-61WSⅢ

XWY-HVLS-73WSⅢ

型号

直径

风量

功率

电压

最大转速

风噪

适用面积

最佳安装高度


(MM)(M³/MIN)(KW)(V(R/MIN)(DB) (㎡)(M)
XWY-HVLS-36WSⅡ3600≥105001.1220/ 380110≤482804-5
型号

直径

风量

功率

电压

最大转速

风噪

适用面积

最佳安装高度


(MM)(M³/MIN)(KW)(V(R/MIN)(DB) (㎡)(M)
XWY-HVLS-49WSⅡ4900≥128001.1220/ 38085≤483805-6
型号

直径

风量

功率

电压

最大转速

风噪

适用面积

最佳安装高度


(MM)(M³/MIN)(KW)(V(R/MIN)(DB) (㎡)(M)
XWY-HVLS-61WSⅢ6100≥135001.2220/ 38060≤487506-9
型号

直径

风量

功率

电压

最大转速

风噪

适用面积

最佳安装高度


(MM)(M³/MIN)(KW)(V(R/MIN)(DB) (㎡)(M)
XWY-HVLS-73WSⅢ7300≥143391.2220/ 38060≤488007-10
查看下一个产品:脉冲除尘-一体式
核心部件

永磁直驱电机

安全技术

新型扇叶

控制技术

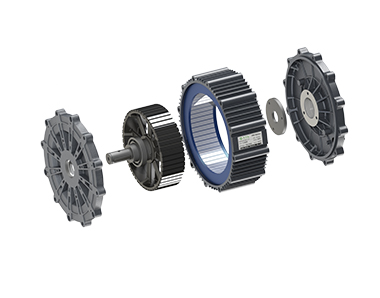

永磁直驱电机

特点一: 高效率。采用先进的电磁设计,效率达到IE4能效标准,按“GB30253-2013永磁同步电动机能效标准”,可达到一级能效标准。
特点二: 高扭矩。内转子电机,额定扭矩206NM,1.2倍过载能力,峰值扭矩达到250NM,匹配风扇最大直径7.3米,可兼顾扇叶曲率。
特点三: 高稳定。电机采用行业内优质硅钢片,0.035mm厚度,降低铁芯涡流损耗,减少发热量,温升低。绕组F级绝缘,耐温等级150°。内转子内置式永磁转子,结构强度高,可以适应高速旋转和大扭矩,永磁体选用180°耐温等级牌号,高矫顽力,表面镀有环氧树脂,提高永磁体的抗氧化能力。
特点四: 免维护。夏威宜内转子直驱电机无齿轮,轴承采用SKF/NSK,真正终身免维护。
特点五:环氧灌封工艺。本产品引用环氧树脂灌封工艺,电机绕组散热更佳,结构强度高,抗盐雾,酸雾,金属粉尘等腐蚀,绕组防护等级达到IP67,寿命更长,并且针对行业长导线痛点,环氧灌封取代真空浸漆工艺,耐压等级有质的提升。
特点六:优质的原材料。内转子电机所有部件均选用业内TOP3供应链,上下端盖由500吨紧密压铸机一体压铸成型。

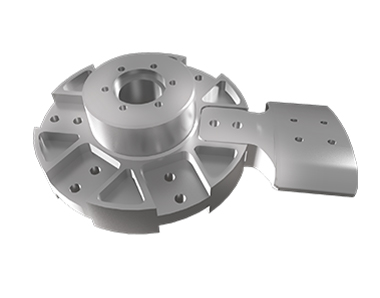

安全技术

HVLS扇安全核心在于底盘与扇叶连接结构方式、夏威宜HVLS扇底盘采用2000T锻压全新切削技术圆形镁合金底盘、底盘与扇叶连接杆全新专利设计,采用全包裹整体插入方式、四点加强筋螺丝紧固定位,比传统两点上下半边夹压方式更加牢固稳定安全、堪称史上最牢固的连接方式。

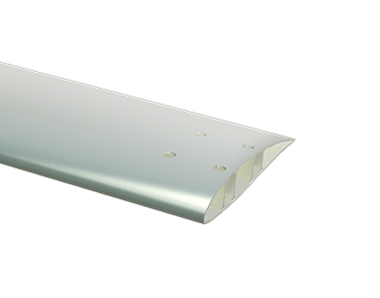

新型扇叶

采用特种高强度航空镁铝合金材料、空气动力学叶型高效静音、扇叶内部设置4道加强系统、大大加强了扇叶强度及抗疲劳磨损能力、避免因扇叶长度较长引起的扇叶末端下垂、断裂等安全问题。


控制技术

采用优秀的电气控制器品牌、伟创变频一体调速器、内置安全保护模块、如遇外力撞击扇叶或其他意外情况系统自动切断输出,有效降低因意外带来的人员财产损失、并通过UL、EMC、LVD、ROHS权威认证。傻瓜式简单操作,减少人员误操作风险,降低使用技术难度。

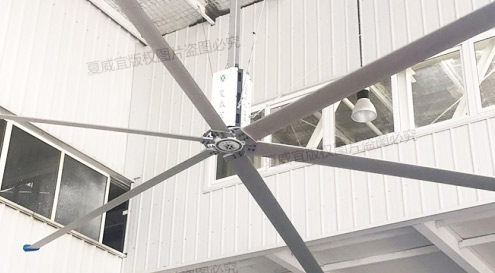

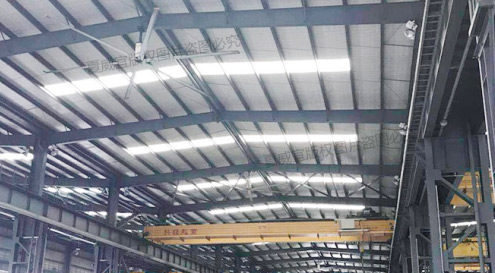

产品应用案例
